项目桥梁范围为K0+075.660~K0+264.490，采用“30m预应力混凝土简支小箱梁+（85+65）m转体钢箱梁”整幅设计结构，桥面宽22.8~26.237m，布置双向四车道。交跨京沪线里程为K507+603.51，交叉角度为72度，桥下净空不小于8.5m。

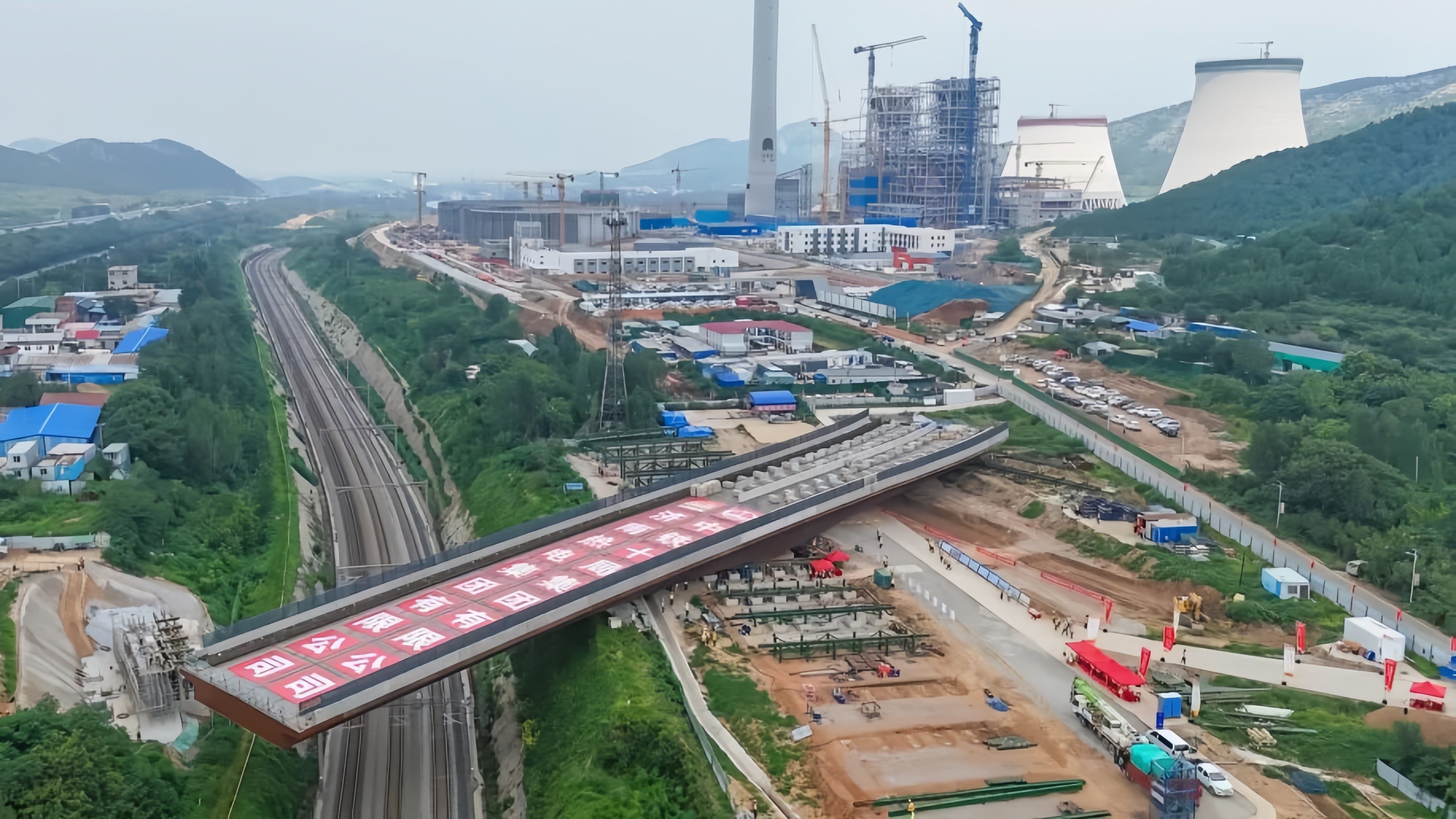

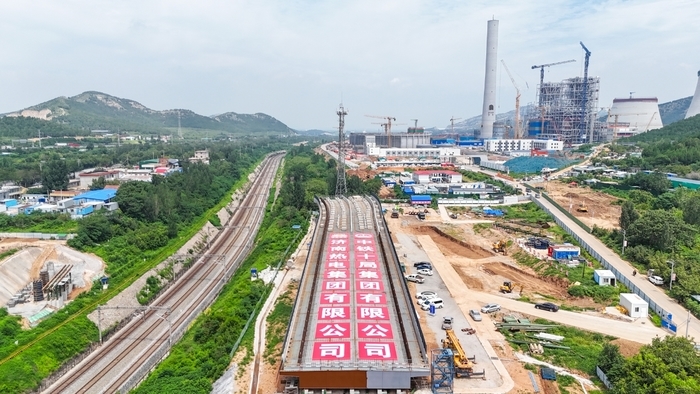

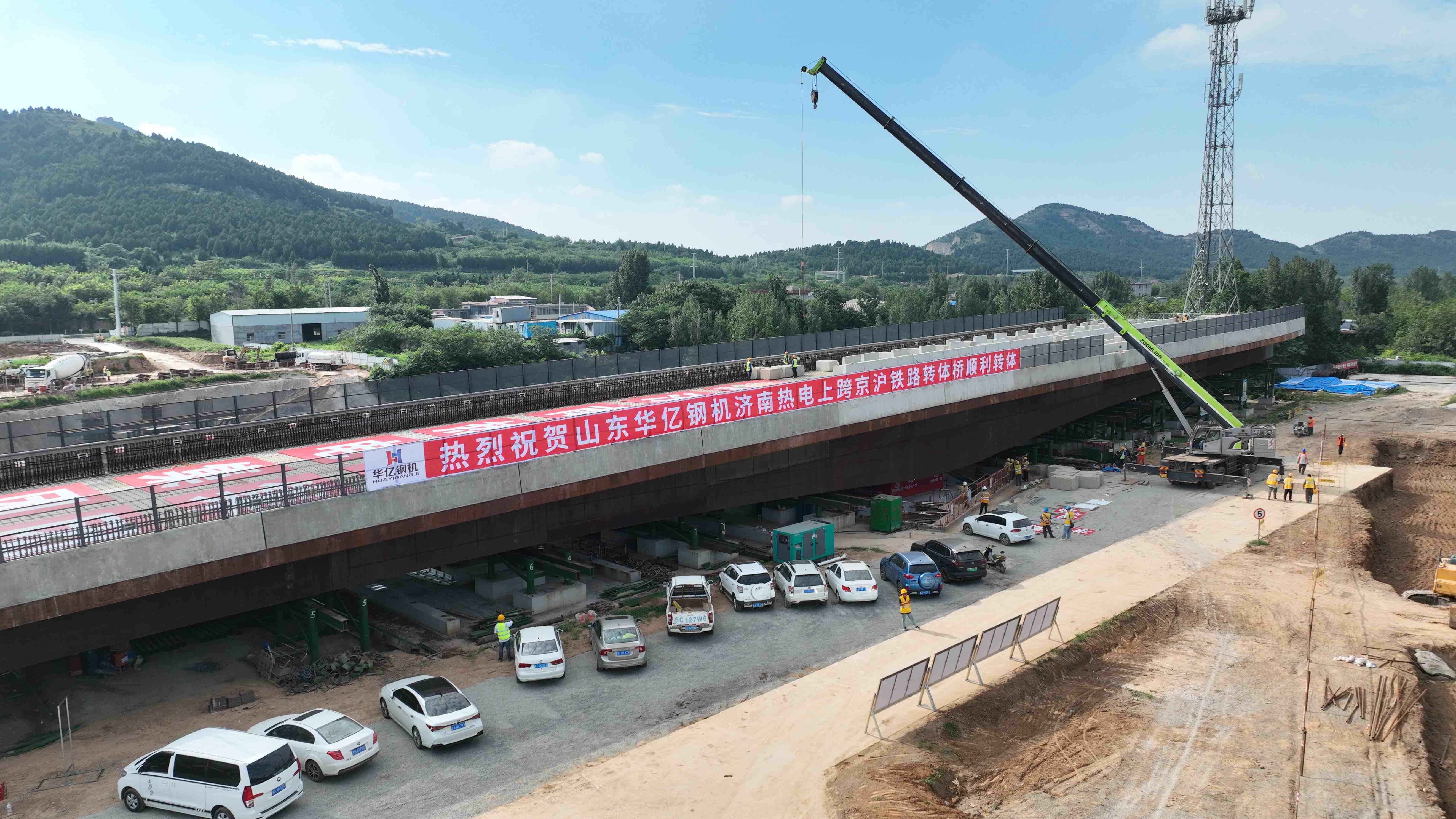

（85+65）m钢箱梁主梁采用变高度梁，单箱四室直腹板箱形截面，中支点梁高5.5m，端部中心梁高3.0m，梁高及底板厚度按2次抛物线变化，变高段长50m。共分15节段，其中85m钢箱梁为S1-S8节段，65m钢箱梁为S1'-S6'节段，中支点为S0节段。钢箱梁采用旁位拼装后转体法施工，转体长度为150m，转体角度为顺时针74.0°。
